(55pts) Kind of Complicated Circuits Question

I'm not sure what it's referring to with closed and opened switches :/

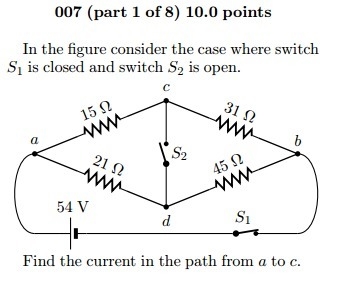

(55pts) Kind of Complicated Circuits Question I'm not sure what it's referring to-example-1
(55pts) Kind of Complicated Circuits Question I'm not sure what it's referring to-example-1

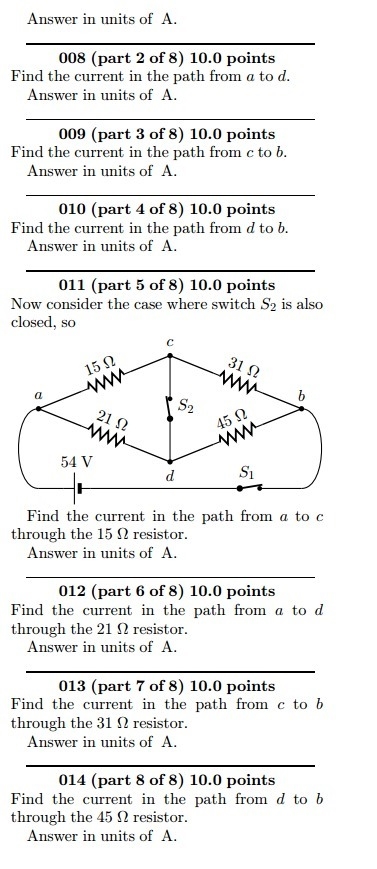

(55pts) Kind of Complicated Circuits Question I'm not sure what it's referring to-example-2
User Yelena
by
7.7k points

1 Answer

2 votes
Hope this helps you.
(55pts) Kind of Complicated Circuits Question I'm not sure what it's referring to-example-1
(55pts) Kind of Complicated Circuits Question I'm not sure what it's referring to-example-2
(55pts) Kind of Complicated Circuits Question I'm not sure what it's referring to-example-3
(55pts) Kind of Complicated Circuits Question I'm not sure what it's referring to-example-4
(55pts) Kind of Complicated Circuits Question I'm not sure what it's referring to-example-5
